¿Cómo puede el alambre esmaltado de triple capa mejorar el aislamiento eléctrico y la eficiencia del bobinado?

Huaying, un fabricante especializado de cables aislados, desarrollaAlambre esmaltado de triple capapara aplicaciones que exigen aislamiento eléctrico confiable, conductividad constante y rendimiento preciso del devanado. Comprender su construcción, proceso de fabricación y criterios de selección ayuda a los ingenieros y equipos de adquisiciones a elegir un cable adecuado para equipos eléctricos y electrónicos compactos.

El alambre esmaltado de triple capa está diseñado para combinar conductividad eléctrica con múltiples capas protectoras de aislamiento. Su rendimiento depende de las dimensiones del conductor, los materiales de revestimiento, el espesor del aislamiento, la adhesión y la consistencia de fabricación. Para los ingenieros que diseñan transformadores, inductores, bobinas y otros componentes electromagnéticos, estas características influyen en la eficiencia del devanado, la confiabilidad eléctrica y la estabilidad operativa a largo plazo. Esta guía explica los principios de funcionamiento, las ventajas clave, las consideraciones de fabricación, los escenarios de aplicación y los factores de compra asociados con el alambre para bobinar aislado de triple capa. También presenta las capacidades de producción de Huaying y proporciona preguntas prácticas que los compradores deben plantearse antes de seleccionar una especificación de cable.

Tabla de contenido

1. ¿Qué es el alambre esmaltado de triple capa?
2. ¿Cómo funciona su estructura y composición material?
3. ¿Cuáles son las principales ventajas de rendimiento?
4. ¿Cómo se fabrica el alambre esmaltado de triple capa?
5. ¿Dónde se utiliza el alambre esmaltado de triple capa?
6. ¿Cómo se comparan las especificaciones de los cables?
7. ¿Cómo deben los compradores seleccionar el cable adecuado?
8. ¿Qué debes saber sobre el huaying?
9. Preguntas frecuentes
10. Conclusión

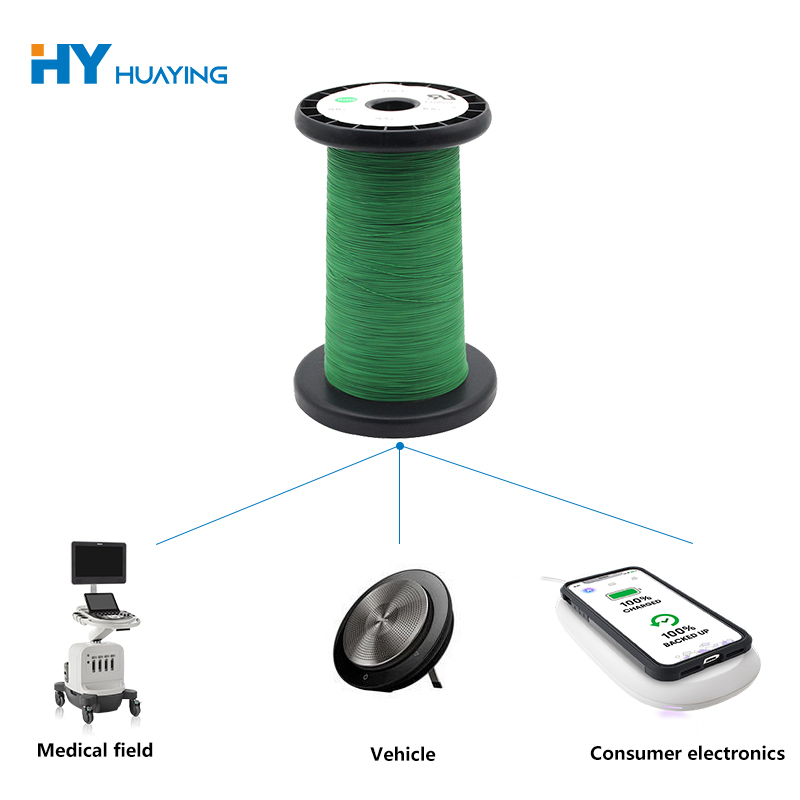

1. ¿Qué es el alambre esmaltado de triple capa?

El alambre esmaltado de triple capa es un alambre conductor diseñado con múltiples capas o revestimientos aislantes para ayudar a aislar eléctricamente el conductor de los componentes circundantes. Dependiendo del diseño del producto, el conductor puede estar hecho de cobre u otro material conductor específico, mientras que el sistema de aislamiento se selecciona según los requisitos eléctricos, térmicos y mecánicos.

A diferencia de un conductor protegido por una sola capa, un diseño de aislamiento de tres capas proporciona múltiples barreras protectoras. Esta construcción puede mejorar la confiabilidad del aislamiento y ayudar a los fabricantes a desarrollar componentes electromagnéticos compactos donde el espacio de bobinado es limitado.

El término no debe confundirse con todos los tipos de cables con triple aislamiento. El alambre para bobinar esmaltado y el alambre con triple aislamiento pueden tener diferentes sistemas de recubrimiento, métodos de construcción y requisitos de cumplimiento. Por lo tanto, los compradores deben verificar la estructura exacta del producto en lugar de asumir que todos los cables de tres capas comparten características de rendimiento idénticas.

Para obtener más información sobre el producto disponible, visite la página del producto Alambre esmaltado de triple capa Huaying.

2. ¿Cómo funciona su estructura y composición material?

El rendimiento del alambre para bobinado de triple capa depende de cómo funcionan juntos el conductor y el sistema de aislamiento. Cada componente contribuye a las características eléctricas y mecánicas generales del cable.

• Núcleo conductor:Transporta corriente eléctrica a través del devanado. El material del conductor, las dimensiones de la sección transversal y la configuración de los hilos influyen en la resistencia eléctrica y la capacidad de transportar corriente.
• Capa de aislamiento primario:Proporciona una barrera eléctrica inicial entre el conductor y las espiras o componentes adyacentes.
• Capa aislante intermedia:Agrega otra barrera protectora y contribuye al sistema de aislamiento general.
• Capa aislante exterior:Ayuda a proteger las capas subyacentes durante la manipulación, el bobinado y el montaje, sujeto a las propiedades del material.

La composición real varía según las especificaciones del producto. La información del producto de Huaying describe un proceso de fabricación que involucra película de poliamida, recubrimiento en aerosol de alto aislamiento y fibra de vidrio. Los compradores deben confirmar la secuencia precisa de materiales y la construcción del modelo seleccionado antes de incorporarlo a un diseño.

El espesor del aislamiento es particularmente importante. Es posible que un aislamiento excesivamente delgado no cumpla con el rendimiento dieléctrico requerido, mientras que un aislamiento innecesariamente grueso puede aumentar el diámetro del cable terminado y reducir el espacio disponible para el bobinado. Un diseño equilibrado respalda tanto la confiabilidad eléctrica como el empaquetado eficiente de los componentes.

3. ¿Cuáles son las principales ventajas de rendimiento?

Aislamiento eléctrico confiable

Múltiples capas de aislamiento pueden proporcionar protección adicional contra el contacto eléctrico entre conductores adyacentes y componentes circundantes. La rigidez dieléctrica real depende de los materiales aislantes, el espesor, la calidad de producción y las condiciones de prueba. Los ingenieros deben confirmar el voltaje soportado requerido y los estándares aplicables antes de aprobar un cable para equipos críticos para la seguridad.

Potencial para diseños de bobinado compactos

Cuando el sistema de aislamiento cumple con los requisitos eléctricos de la aplicación, una construcción de cables cuidadosamente optimizada puede ayudar a reducir la necesidad de materiales de aislamiento suplementarios. El ahorro de espacio resultante depende del diseño del componente y de los requisitos de aislamiento específicos; no deben asumirse sin revisar las normas pertinentes.

Calidad de fabricación constante

Las dimensiones uniformes del conductor y los recubrimientos aislantes respaldan un comportamiento de bobinado predecible. Los defectos del recubrimiento, los diámetros inconsistentes o la mala adhesión pueden crear problemas durante el bobinado automático y afectar la confiabilidad del componente terminado.

Consideraciones de costos a largo plazo

La selección de cables debe representar más que el precio de compra inicial. Una calidad constante puede ayudar a reducir los defectos de producción, el retrabajo y el mantenimiento asociados con fallas relacionadas con el aislamiento. El costo beneficio real depende de las condiciones de aplicación, la vida útil del producto, el rendimiento de fabricación y la calidad de los materiales alternativos que se evalúan.

Estos beneficios están condicionados a elegir una especificación adecuada y verificar su desempeño. Ningún diseño de aislamiento elimina la necesidad de protección eléctrica adecuada, pruebas y diseño de equipos seguros.

4. ¿Cómo se fabrica el alambre esmaltado de triple capa?

La consistencia en la fabricación es esencial porque el conductor y el aislamiento deben permanecer uniformes a lo largo del cable terminado. Huaying describe varias etapas importantes en su proceso de producción.

1. Trefilado:El material conductor se estira a las dimensiones requeridas. La calidad de la superficie y la consistencia dimensional son importantes para las operaciones de recubrimiento posteriores.
2. Recocido:El tratamiento térmico controlado puede ajustar las propiedades mecánicas del conductor, ayudándolo a alcanzar las características requeridas para el bobinado y el procesamiento posterior.
3. Aplicación de aislamiento:Los materiales de revestimiento o aislantes se aplican según la construcción del producto especificada. La cobertura uniforme ayuda a limitar las zonas finas y otros defectos potenciales.
4. Control de espesor:El fabricante controla las dimensiones del aislamiento para lograr el diámetro de acabado y el rendimiento eléctrico requeridos.
5. Curación:Cuando el sistema de recubrimiento requiere curado, el procesamiento controlado ayuda a desarrollar las propiedades y la adhesión deseadas del recubrimiento.
6. Inspección final:Los controles dimensionales, visuales, eléctricos y mecánicos adecuados ayudan a verificar la conformidad con las especificaciones del producto.

La página del producto de Huaying informa una precisión de control de espesor de ±0,005 mm para el proceso de recubrimiento descrito. Los compradores deben confirmar la referencia de medición, el modelo aplicable y el método de inspección cuando utilicen esta cifra como requisito de adquisición.

Para los equipos de ingeniería, la documentación de calidad más útil incluye una especificación de producto definida, criterios de inspección, información de trazabilidad cuando esté disponible y resultados de pruebas relevantes para la aplicación prevista.

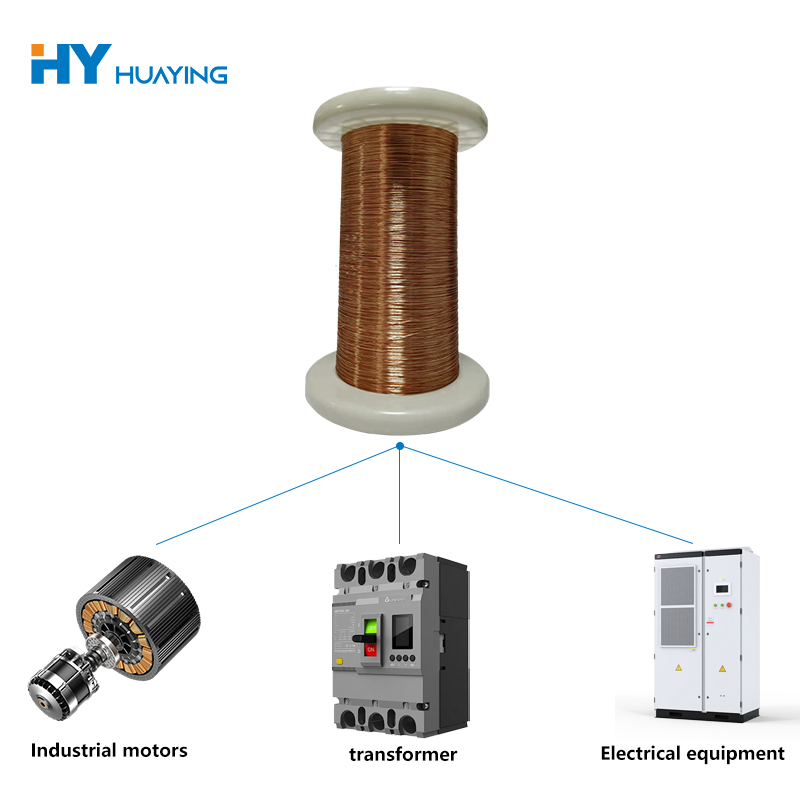

5. ¿Dónde se utiliza el alambre esmaltado de triple capa?

Se puede considerar el alambre de bobinado aislado de triple capa para productos eléctricos y electrónicos en los que la confiabilidad del aislamiento, el bobinado compacto y la conductividad constante son importantes. La idoneidad depende de las especificaciones reales del cable y de las condiciones operativas del equipo.

• Transformadores:Los conductores de bobinado deben cumplir con los requisitos de voltaje, temperatura, aislamiento y dimensiones del componente.
• Inductores y choques:El cable de bobinado adecuado admite diseños de componentes magnéticos utilizados en circuitos de filtrado y conversión de energía.
• Fuentes de alimentación conmutadas:Las características del aislamiento y del conductor deben ser compatibles con la frecuencia de conmutación, la tensión de tensión, las condiciones térmicas y los requisitos de seguridad aplicables.
• Equipos electrónicos:Los módulos de potencia compactos y otros conjuntos eléctricos pueden beneficiarse de un cable bobinado seleccionado para un espacio de instalación limitado.
• Sistemas eléctricos industriales:Los componentes de bobinado personalizados requieren especificaciones de alambre que se ajusten a sus ciclos de trabajo y condiciones ambientales.

Antes de seleccionar un cable para cualquiera de estas aplicaciones, los ingenieros deben evaluar el aumento de temperatura, la tensión eléctrica, la tensión del devanado, la frecuencia de operación, la exposición a la humedad y los requisitos de certificación relevantes. La idoneidad de un producto para un transformador o fuente de alimentación no establece automáticamente la idoneidad para cada diseño.

6. ¿Cómo se comparan las especificaciones de los cables?

Comparar especificaciones es más confiable que elegir un cable basándose únicamente en el nombre del producto. La siguiente tabla resume los principales parámetros que los compradores deben revisar.

Huaying publica ejemplos de configuraciones de conductores, objetivos de diámetro general y valores de resistencia de conductores en su página de producto. Debido a que los valores son específicos del modelo, los compradores deben consultar la tabla de especificaciones original y solicitar confirmación antes de utilizar cualquier cifra en cálculos de ingeniería.

Referencia: Especificaciones de alambre esmaltado de triple capa de Huaying.

7. ¿Cómo deben los compradores seleccionar el cable adecuado?

La elección del cable correcto comienza con la aplicación y no con una afirmación general sobre el rendimiento del aislamiento. Los equipos de adquisiciones y los ingenieros de diseño pueden utilizar la siguiente lista de verificación para limitar las opciones adecuadas.

• Definir los requisitos eléctricos:Especifique el voltaje de trabajo, la corriente esperada, la frecuencia, los requisitos de resistencia dieléctrica y la resistencia aceptable.
• Confirmar las condiciones térmicas:Establezca la temperatura de funcionamiento esperada, el aumento de temperatura, el método de enfriamiento y el ciclo de trabajo.
• Verifique las restricciones de bobinado:Determine la ventana de bobinado disponible, el diámetro de acabado requerido, el radio de curvatura y las limitaciones del equipo de producción.
• Verifique el sistema de aislamiento:Solicite detalles sobre materiales de capas, tolerancias de espesor, adhesión y métodos de prueba eléctricos relevantes.
• Revisar las necesidades de cumplimiento:Identificar los estándares y aprobaciones requeridas para el equipo terminado y el mercado de destino.
• Evaluar la consistencia de la producción:Pregunte sobre los procedimientos de inspección, la consistencia de los lotes, el embalaje y la documentación de trazabilidad.
• Solicite muestras cuando corresponda:Pruebe el cable de muestra utilizando el proceso de bobinado real y el diseño del componente antes de aprobar la producción en volumen.

Una consulta técnica clara debe incluir dibujos u objetivos dimensionales, demanda anual o por lotes, condiciones operativas, estándares requeridos y cualquier embalaje especial o expectativas de entrega. Esta información ayuda al proveedor a determinar si un modelo existente es adecuado o si es necesario evaluar una especificación personalizada.

8. ¿Qué debes saber sobre Huaying?

Huizhou Huaying Electronic Technology Co., Ltd. suministra productos de alambre aislado y describe su enfoque en el desarrollo de productos, la calidad de fabricación y la atención al cliente. Según la información de producto de la empresa, su proceso de producción de alambre esmaltado de triple capa incluye trefilado, recocido, aplicación de aislamiento, curado controlado y control dimensional.

La empresa también informa tener más de 10 patentes y un equipo de I+D de más de 20 personas. Estas cifras proporcionadas por la empresa proporcionan antecedentes sobre sus capacidades de desarrollo declaradas, pero los compradores deben solicitar la documentación relevante cuando se requiera propiedad de patente, calificaciones técnicas u otras pruebas para la aprobación del proveedor.

Al evaluar a Huaying u otro proveedor de cables, los equipos de compras deben considerar algo más que las credenciales de la empresa. Las preguntas más importantes se refieren a si el alambre propuesto se adapta a la aplicación, si los registros de calidad requeridos están disponibles y si las muestras y los lotes de producción pueden cumplir consistentemente las especificaciones acordadas.

Para obtener detalles específicos del producto, utilice la página oficial de alambre esmaltado de triple capa de Huaying como punto de partida para una discusión técnica.

9. Preguntas frecuentes

1. ¿Cuál es el objetivo principal del alambre esmaltado de triple capa?

Su objetivo principal es combinar un núcleo conductor con múltiples capas de aislamiento, ayudando a separar eléctricamente el conductor de las espiras adyacentes y los componentes circundantes. El nivel de protección real depende de la construcción del cable, las propiedades del material y los resultados de las pruebas verificadas.

2. ¿Es el alambre esmaltado de triple capa lo mismo que el alambre con triple aislamiento?

No necesariamente. Los términos pueden describir productos relacionados, pero el conductor, los materiales aislantes, el método de recubrimiento y los requisitos de cumplimiento pueden diferir. Confirme siempre la construcción detallada y el estándar de producto aplicable antes de tratarlos como intercambiables.

3. ¿Qué factores determinan el rendimiento eléctrico del cable?

Los factores importantes incluyen el material y las dimensiones del conductor, la resistencia eléctrica, el espesor del aislamiento, la rigidez dieléctrica, la clasificación de temperatura y la consistencia de fabricación. El rendimiento debe evaluarse utilizando las especificaciones y condiciones de prueba relevantes para el equipo previsto.

4. ¿Se puede personalizar el alambre esmaltado de triple capa?

La personalización puede ser posible dependiendo de las capacidades del fabricante y los requisitos de producción. Los compradores deben proporcionar el tamaño objetivo del conductor, el diámetro del acabado, los requisitos de aislamiento, los parámetros eléctricos y la cantidad esperada del pedido para determinar la viabilidad.

5. ¿Cómo pueden los compradores verificar la calidad del producto antes de realizar un pedido al por mayor?

Solicite la hoja de datos técnicos actualizada, los registros de inspección relevantes y la documentación de cumplimiento disponible. Cuando corresponda, evalúe las muestras mediante verificaciones dimensionales, pruebas de devanado y pruebas eléctricas realizadas de acuerdo con los requisitos de la aplicación.

6. ¿Qué información debe incluirse en una solicitud de cotización?

Incluya el modelo o dibujo de cable requerido, las dimensiones del conductor, la construcción del aislamiento, el rendimiento eléctrico objetivo, los estándares aplicables, la cantidad del pedido, el destino de entrega y cualquier requisito de prueba o embalaje. Una solicitud completa hace que la evaluación técnica y la cotización sean más eficientes.

10. Conclusión

El alambre esmaltado de triple capa puede soportar diseños eléctricos que requieren aislamiento confiable, conductividad constante y bobinado eficiente. Seleccionar el producto adecuado requiere una comparación cuidadosa de las dimensiones del conductor, la construcción del aislamiento, el rendimiento dieléctrico, los límites térmicos y la calidad de fabricación. Al confirmar estos factores antes de la producción, los ingenieros y los equipos de adquisiciones pueden reducir las discrepancias en las especificaciones y tomar decisiones de compra más informadas. Si busca alambre de bobinado aislado para transformadores, inductores u otras aplicaciones eléctricas,contacto Huayingpara analizar sus requisitos técnicos, solicitar especificaciones de productos y explorar una solución adecuada para su proyecto.
